ACOM 1003 160-6M AMPLIFICATORE

- nuovo modello, sostituisce acom 1000 -

La differenza principale tra l'Acom 1000 e l'Acom 1003 è che l'Acom 1003 è essenzialmente una versione evoluta dell'Acom 1000, aggiungendo tre prese d'antenna commutabili e miglioramenti nell'efficienza energetica con modalità commutabili in Classe AB/B, perfette per i dati, oltre a utilizzare un triodo 3CX800 ad alte prestazioni per gestire 1000W su tutte le bande HF.

ORDINALO DA NOI, E LO RICEVERAI CON SPEDIZIONE GRATUITA DIRETTAMENTE DALLA FABBRICA, IN 7/10 GIORNi

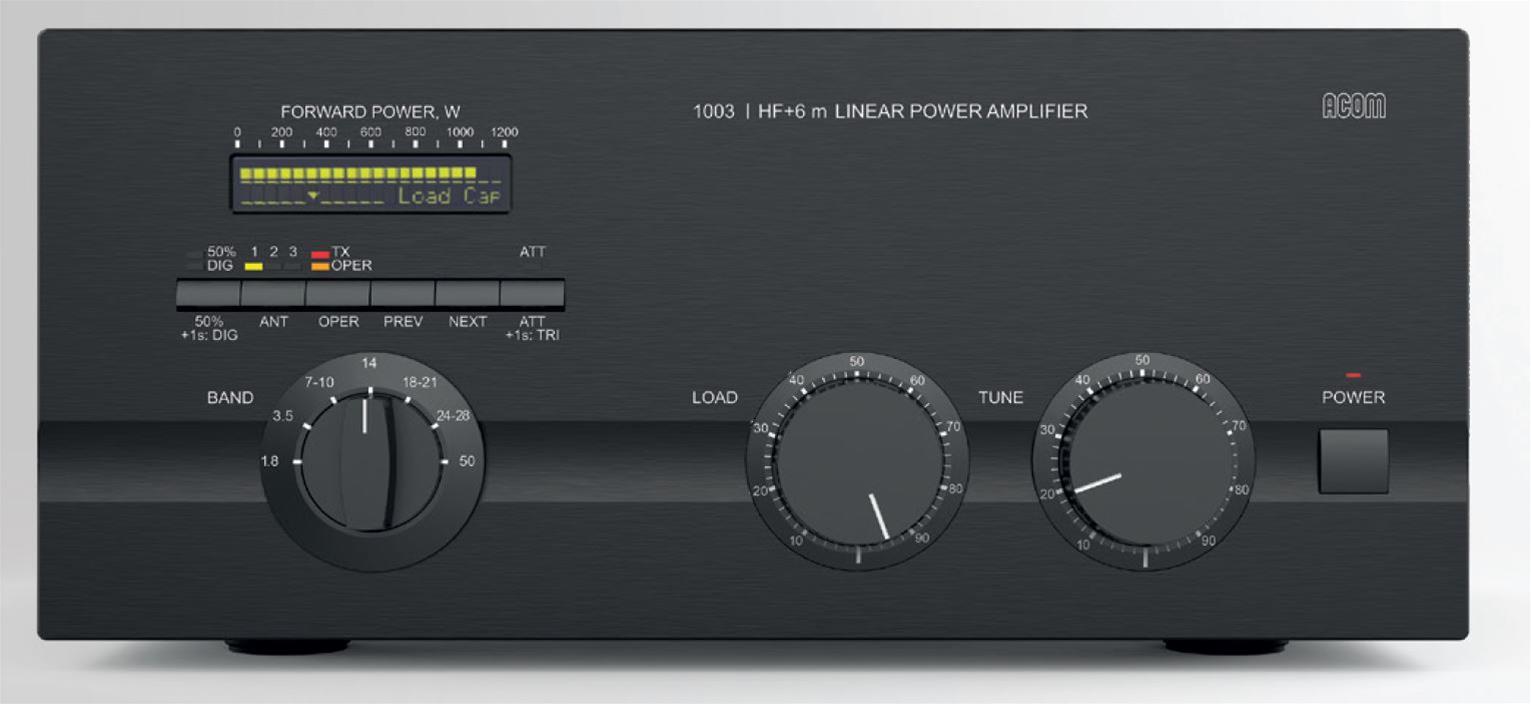

ACOM - 1003 - AMPLIFICATORE LINEARE VALVOLARE HF OPERANTE DA 1.8 A 54 MHz - 1000 W P.E.P. o 900 W CONTINUI
- SENZA LIMITE DI MODO -

Utilizzo
L'ACOM 1003 è un amplificatore lineare autonomo e indipendente che copre tutte le bande radioamatoriali da 1,8 MHz a 54 MHz. Fornisce 1000 W di potenza in uscita PEP o 900 W di portante continua senza limitazioni di modalità operativa, con 50-80 W di potenza in ingresso (dal ricetrasmettitore).

Facile da usare:
la configurazione dell'antenna è semplificata da un indicatore a barre per un'impostazione precisa della resistenza di carico effettiva all'anodo del tubo (TRI). Un attenuatore di ingresso controllato dall'operatore consente di ridurre facilmente la potenza in ingresso, senza bisogno di regolare il ricetrasmettitore. L'indicatore a barre della potenza di picco, i parametri operativi e i messaggi di testo vengono visualizzati durante il funzionamento su un display OLED a due righe. La commutazione ricezione/trasmissione è rapida e compatibile con OSK, utilizzando un relè reed HF silenzioso.

Non è necessario alcun accordatore d'antenna esterno.
Non è necessario un accordatore d'antenna esterno (ATU) per un ROS dell'antenna fino a 1:3. Un ROS fino a 1:3 è consentito a 1000 W di potenza in uscita dall'antenna.

Facile da usare e durevole
Un amplificatore facile da usare e che si prende cura di sé stesso.

Modalità classe AB2 selezionabile dall'operatore per la migliore linearità o classe B per perdite minime all'anodo in modalità digitali continue;
Modalità selezionabili dall'operatore di potenza in uscita piena o ridotta al 50% senza diminuzione dell'efficienza;
Flusso d'aria di raffreddamento controllato automaticamente;
Monitoraggio continuo dei parametri e protezione dei tubi;
In grado di monitorare 20 parametri dell'amplificatore selezionabili dall'operatore sul display;
Protezione ACOM unica per il cambio di banda (BAND);
Protezione originale ACOM HF contro gli archi elettrici in uscita o in antenna;
Prompt ACOM TRI originale: indicatore a barre per un'impostazione rapida e precisa della resistenza di carico effettiva sull'anodo del tubo quando abbinato all'antenna;
Filtri passa-basso in ingresso preimpostati in fabbrica per la migliore linearità e un ROS in ingresso inferiore a 1,3 per qualsiasi banda radio amatoriale;


Display OLED con commenti. Il display
OLED (diodo organico a emissione di luce) a due righe visualizza un indicatore a barre di picco per la potenza in uscita, 20 parametri operativi e messaggi di testo dettagliati. Tutte le indicazioni sullo stato dell'amplificatore sono spiegate tramite testo dettagliato visualizzato sul display OLED.

Tre uscite antenna
È possibile selezionare tre uscite antenna tramite un pulsante sul pannello frontale.

Minore rumore in stazione
relè reed dell'antenna HF della stazione radio, per un funzionamento praticamente senza rumore e funzionamento CW compatibile con QSK.

Indipendente dal ricetrasmettitore
L'amplificatore funziona senza segnali speciali dal ricetrasmettitore: sono sufficienti "Ground on TX" (PTT) e 80 W di potenza di pilotaggio RF.

Funzionamento a tubo singolo:
utilizza un singolo triodo cermet 3CX800A7 in un loop di griglia a massa.

Protezione dei tubi
Monitoraggio continuo dei parametri e protezione dei tubi.

Protezione contro gli archi RF in uscita
Protezione contro gli archi voltaici HF ACOM originale in uscita o in antenna.

Alimentazione:
alimentazione di rete monofase, 90-132/180-264 V CA a 50-60 Hz, potenza assorbita alla potenza nominale: 2000 VA a 240 V CA. L'alimentatore dell'amplificatore può essere configurato per 8 diverse tensioni di linea nominali: 100, 110, 120, 200, 210, 220, 230 o 240 V CA.

Facile manutenzione
Memoria non volatile con FIRME degli 8 eventi più recenti di protezione da guasti gravi.



Copertura di frequenza

Tutte le bande amatoriali da 1,8 a 54 MHz:
1.800 - 2.000 MHz (banda 160 m)
3.500 - 4.000 MHz (banda 80 m)
5.250 - 5.450 MHz (banda 60 m)*
7.000 - 7.300 MHz (banda 40 m)
10.100 - 10.150 MHz (banda 30 m)
14.000 - 14.350 MHz (banda 20 m)
18.068 - 18.168 MHz (banda 17 m)
21.000 - 21.450 MHz (banda 15 m)
24.890 - 24.990 MHz (banda 12 m)
28.000 - 29.700 MHz (banda 10 m)
50.000 - 54.000 MHz (banda 6 m)*
(*) Per informazioni specifiche sulle allocazioni e limitazioni, fare riferimento ai piani di banda regionali e alle leggi applicabili;
Potenza in uscita

1000 W PEP o 900 W di portante continua, senza limitazione di modalità di funzionamento;
Nelle modalità di portante continua (RTTY ecc.) per trasmissioni di durata superiore a 5 minuti, è necessario montare la ventola ausiliaria esterna;
Distorsione di intermodulazione alla potenza nominale

Non più di 34 dB IMD3 rispetto ad uno dei due toni (40 dB rispetto al PEP);
Ronzio e rumore elettrico

Non più di 40 dB alla potenza nominale;
Soppressione delle emissioni armoniche in uscita

1,8-29,7 MHz - non meno di 50 dB al di sotto della potenza nominale;
50-54 MHz - non meno di 70 dB al di sotto della potenza nominale;
Impedenze di ingresso e di uscita

Connettori coassiali UHF asimmetrici da 50 Ohm (SO-239A);
Circuito di ingresso: filtri passa-basso impostati in fabbrica per un elevato livello di linearità e un ROS di ingresso non superiore a 1,3 in ogni banda di frequenza radio HAM da 160 m a 6 m;
Sezione bypass SWR: non più di 1,1 in modo continuo da 1,8 MHz a 54 MHz;
Gamma di impedenze di uscita adattate: SWR a 3 con un angolo di fase arbitrario;
Guadagno HF

12 dB ±1 dB (50-80 W in ingresso per potenza di uscita nominale);
Tensione di alimentazione di rete

90-132 / 180-264 VAC (prese nominali 100, 110, 120, 200, 210, 220, 230 o 240 VAC, tolleranza ±10%), 50-60 Hz, monofase;
Consumo di energia di rete

2000 VA alla potenza nominale, a 240 VAC;
Sicurezza e compatibilità elettromagnetica

Conforme ai requisiti di sicurezza CE e di compatibilità elettromagnetica, nonché alle normative della Federal Communications Commission (FCC) degli Stati Uniti;
Dimensioni e peso (in funzione, esclusi i cavi collegati)

LxPxA: 423x398x195 mm, 21,0 kg (16,7x15,7x7,7 pollici, 46,3 libbre);
Dimensioni e peso della spedizione

LxPxA: circa 632x583x413 mm, 25,0 kg (24,9x23,0x16,3 pollici, 55,2 libbre);
Vi preghiamo di contattarci per i dettagli sulla spedizione;
Ambienti operativi

Intervallo di temperatura: da 0 a +50 gradi Celsius (da 32 a 122 gradi F);
Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);
Altezza sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza.
