INTERFACCIA PILOTA AMPLIFICATORE DI POTENZA PER RTX ICOM

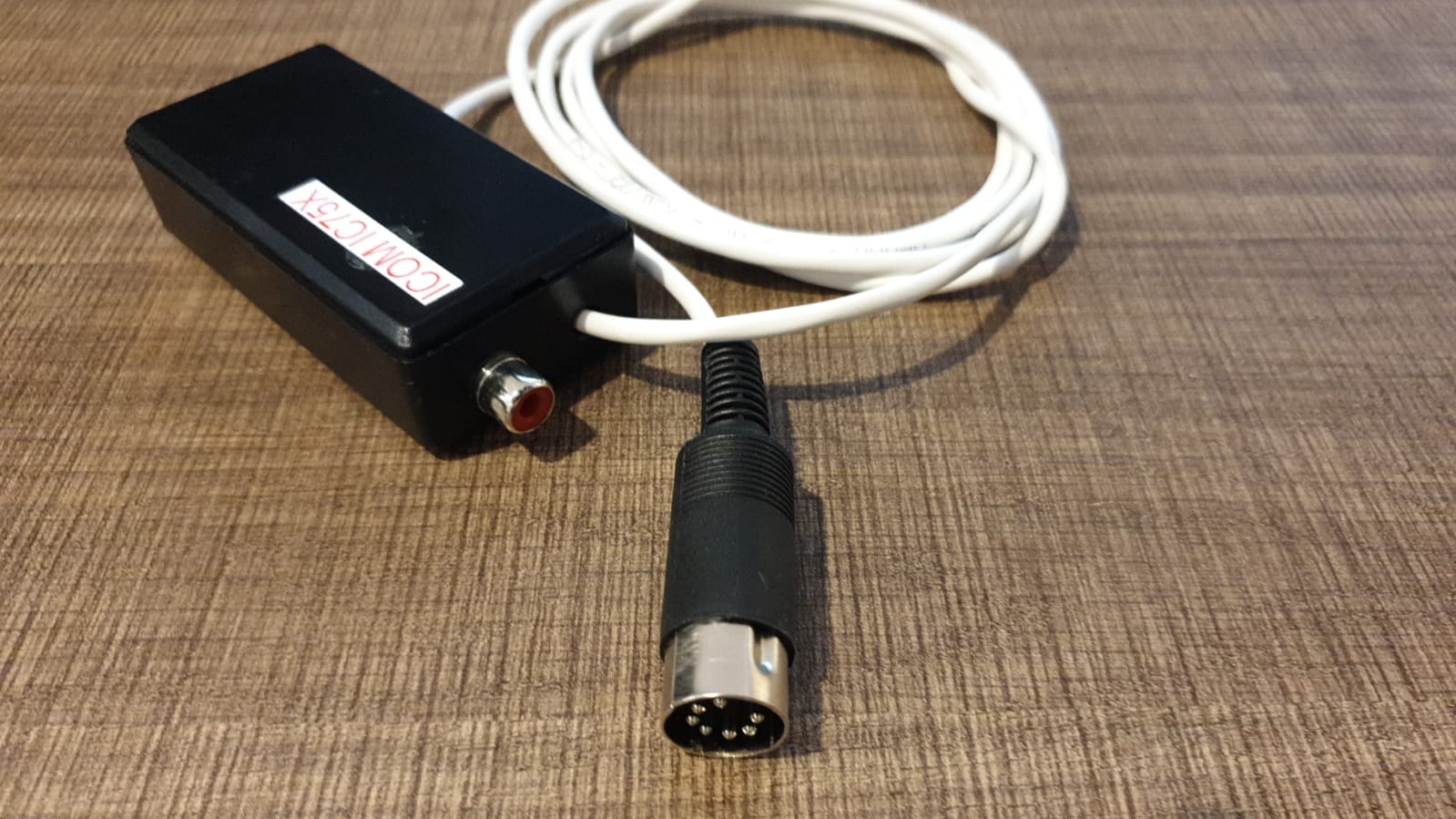

INTERFACCIA AMPLIFICATORE LINEARE PER ICOM MEDRELAMP756
Interfaccia di accoppiamento tra RTX per uso Radioamatoriale e Amplificatori
di Potenza generici cablata per apparati Icom dotati della presa ACC2.
Realizzata completamente allo stato solido (senza Relays) con tecnologia MOSFET
sia in ingresso che in uscita. Ciò comporta i seguenti principali vantaggi:
Non carica assolutamente il circuito dell’ RTX. Ideale per quegli apparati
con uscita del PTT limitato a pochissimi milliampere.
Non assorbe potenza dall’alimentazione dell’ RTX.
Non introduce alcun ritardo di eccitazione dell’ Amplificatore di Potenza.
Commutazione RX/TX immediata, prevenendo i danni dovuti al cosiddetto “hot
switching”.
Nessuna parte in movimento soggetta ad usura meccanica.
ATTENZIONE:
questo modello di dispositivo MOSFET commuta solo tensioni positive: accertarsi
che la presa TX dell’ Amplificatore di Potenza presenti una tensione positiva.
Caratteristiche tecniche:
Lato RTX: Vmax= 15V; Imax= 0 mA
Lato PA: Vmax= +100V; Imax= 3A (limitata solo dal connettore RCA); R=
50 mOhm.
Sezione dei conduttori: 0,22 mmq.
Lunghezza: lato RTX 150 cm. circa; lato AL: 50 cm. circa.
Prodotto destinato all’uso Radioamatoriale da parte di persone che abbiano
le conoscenze previste per l’ottenimento della Patente di Radiooperatore.
* VERRA' FORNITA GIA PRONTA ALL'USO CON I CAVI GIA CABLATI LATO RADIO
