INTERFACCIA PILOTA AMPLIFICATORE DI POTENZA PER RTX ICOM

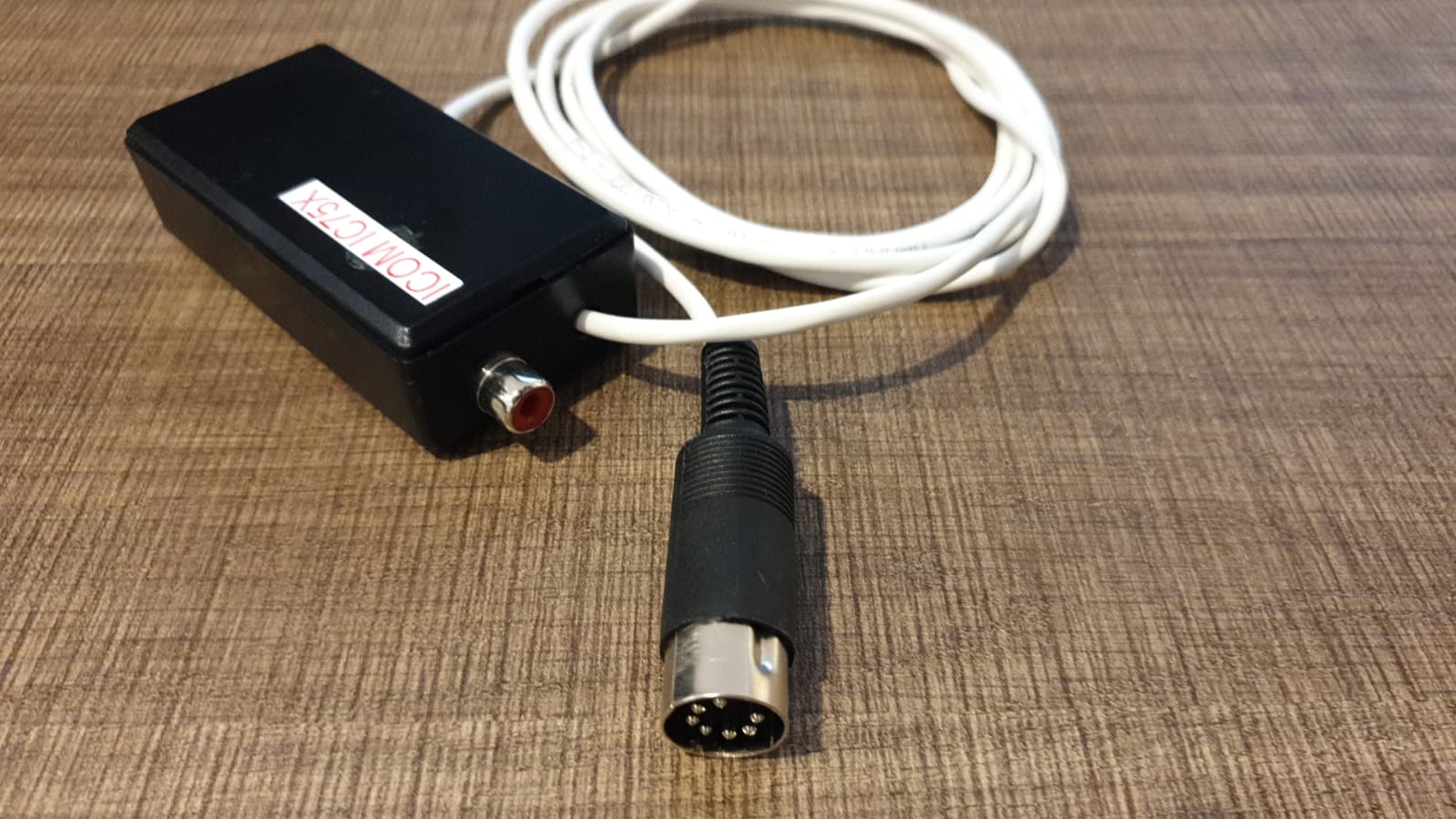

INTERFACCIA AMPLIFICATORE LINEARE PER ICOM  MEDRELAMP756

Interfaccia di accoppiamento tra RTX per uso Radioamatoriale  e Amplificatori di Potenza  generici cablata per  apparati Icom dotati della presa ACC2.

Realizzata completamente allo stato solido (senza Relays) con tecnologia MOSFET sia in ingresso che in uscita. Ciò comporta i seguenti principali vantaggi:

Non carica assolutamente il circuito dell’ RTX. Ideale per quegli apparati con uscita del PTT limitato a pochissimi milliampere.

Non assorbe potenza dall’alimentazione dell’ RTX.

Non introduce alcun ritardo di eccitazione dell’ Amplificatore di Potenza. Commutazione RX/TX immediata, prevenendo i danni dovuti al cosiddetto “hot switching”.

Nessuna parte in movimento soggetta ad usura meccanica.

ATTENZIONE: questo modello di dispositivo MOSFET commuta solo tensioni positive: accertarsi che la presa TX dell’ Amplificatore di Potenza presenti una tensione positiva.

Caratteristiche tecniche:

Lato RTX:  Vmax= 15V; Imax= 0 mA

Lato PA:  Vmax=  +100V; Imax= 3A (limitata solo dal connettore RCA); R= 50 mOhm.

Sezione dei conduttori: 0,22 mmq.

Lunghezza: lato RTX 150 cm. circa; lato AL: 50 cm. circa.

Prodotto destinato all’uso Radioamatoriale da parte di persone che abbiano   le conoscenze previste per l’ottenimento della Patente di Radiooperatore.

* VERRA' FORNITA GIA PRONTA ALL'USO CON I CAVI GIA CABLATI LATO RADIO
