CREATE ANTENNA 330V1 DIPOLO RIGIDO 3.6/7/14/21/28 MHz

CREATE ANTENNA 330V-1
DIPOLO “V” RIGIDO 3,6/7/14/21/28  MHZ
LA FAMOSA “ANTENNA CORNUTA” … quella VERA, INIMITABILE!

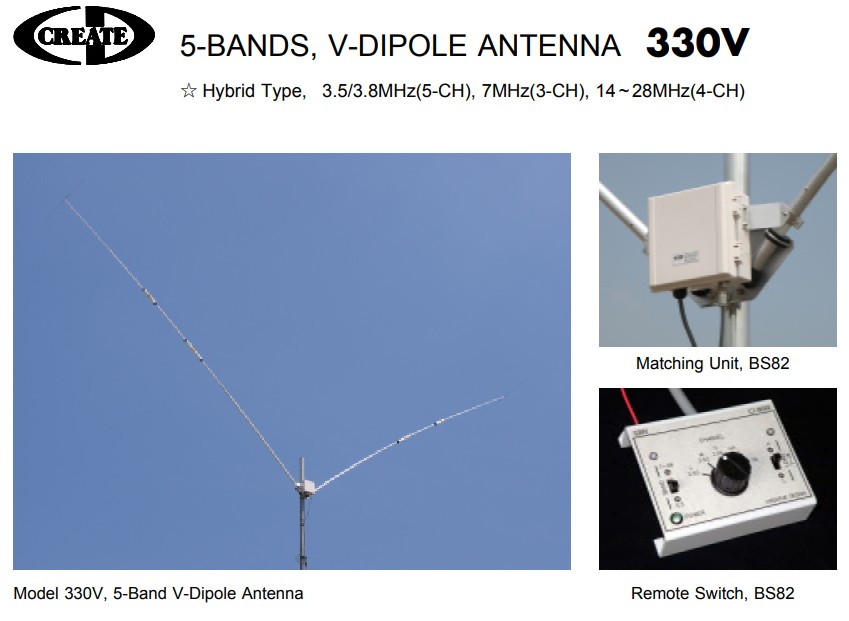

Il modello 330V è un’antenna dipolo a V a 5 bande di tipo ibrido, che impiega un accordatore di adattamento controllato da trappola e relè.Il modello è, per così dire, una sorta di antenna di tipo solido, combinata con il dipolo a V multicanale a 4 bandemodello “730V-1W” e un dipolo supercompatto per le bande basse 3,5/3,8 MHz modello “CD78Jr”, entrambiparticolarmente apprezzati da molti di questi appassionati di contest e amanti del DX a basse bande. Di seguito vengono presentate le specifiche. ? Offre un funzionamento a banda larga con commutazione di banda multicanale grazie all’utilizzo dell’accoppiatore di sintonia controllato da relè proprietario di CD, collaudato da molti anni nella popolare serie CD78, che contribuisce a una commutazione di banda fluida, ottenendo rispettivamente 5 canali sulla banda 3,5/3,8 MHz, 3 canali sulla banda 7 MHz e 4 canali sulla banda 14/21/28 MHz.? In abbinamento all’elemento T-hat saldato in alluminio, che produce un’elevata efficienza di radiazione occupando la corrente RF per tutta la lunghezza dell’elemento non solo sui 7 MHz ma anche sui 3,5 MHz, consente di offrire un’elevata efficienza di radiazione.? Offre un’elevata potenza grazie all’utilizzo della trappola Hi-Q.? Offre un’installazione intelligente e salvaspazio, poiché la struttura ad angolo a V (selezionabile) consente di ridurre il raggio di sterzata dell’antenna senza influenzare le condizioni ambientali o circostanti. Per coloro che non possono installare l’antenna a un’altezza maggiore, installandola su un tetto o a un’altezza inferiore da terra, come coloro che vivono in un’area urbana con spazio limitato, la ricerca di QRV nella banda HF da bassa a alta sarebbe l’antenna più adatta per soddisfare le esigenze.

SPECIFICHE

Frequenza (CH) Potenza, CW / PEP3,5/3,8 MHz (5CH*) 400 W / 800 W? 3,50, 3,53, 3,56, 3,60, 3,79 MHz7 MHz (3CH) 700 W / 1400 W14 MHz (4CH) 1 kW / 2 kW21 MHz (4CH) 1 kW / 2 kW28 MHz (4CH) 1 kW / 2 kWRapporto A/B -2,5~0 dB rispetto al dipolo ?/2Impedenza 50 ohmROS inferiore a 1,3 (rif. Fig. 1)Lunghezza del braccio 11,4 mRaggio di rotazione 4,1 m (90 °)Diametro del palo f 48 ~ 61 mmPeso Antenna: 4,9 kgAccoppiatore: 1,3 kgResistenza al vento: 35 m/s? 330V-1A è il modello che include la compatibilità con 50 MHz.? 786D è un kit da 50 MHz per l’aggiornamento da 330V-1 a 330V-1A
