RELAMP ftDX101
INTERFACCIA RELE’ PER LINEARE YAESU FTDX5000/DX9000/DX101/ FT2000 CON RCA
INTERFACCIA RADIO/AMPLIFICATORE CON RELE’ PER YAESU FT991/891/897/DX1200/DX3000
Amplificatore lineare commutazione con relè ALTA CAPACITA’
per Yaesu FTDX5000/DX9000/DX101/ FT2000 CON RCA “TX-GND
Centinaia di pezzi venduti negli anni !
Cavo utilizzato di qualità schermato Lunghezza ca. 1.5m

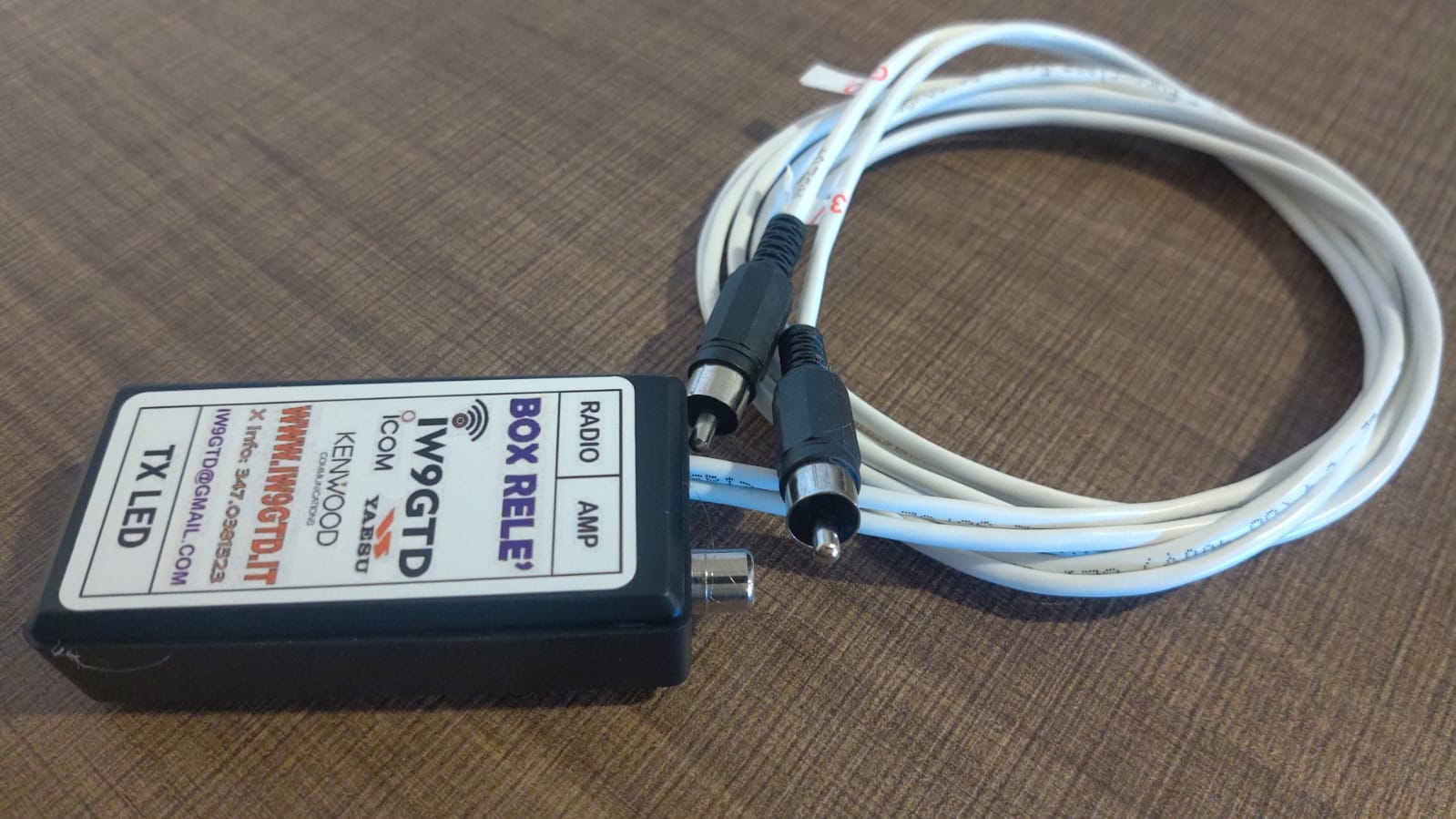

BOX RELE PROTEZIONE RADIO E AMPLIFICATORE LINEARE
COME TUTTI SAPPIAMO E GIA’ SUCCESSO PARECCHIE VOLTE TUTTI GLI AMPLCATORI SULLA PRESA DI COMMUTAZIONE IN TX HANNO DELLE SIPERSIONI CHE POSSONO DANNEGGIARE IL CIRCUITO DI COMMUTAZIONE DELLA RADIO O ADDIRITTURA DANNEGGIARE LA STESSA RADIO, CON IN CIRCUITO IN BASSO EVITIAMO QUANTO DETTO PRIMA
* VERRA’ FORNITA GIA PRONTA ALL’USO CON I CAVI GIA CABLATI LATO RADIO
* A BORDO DEL BOX ABBIAMO UN LED CHE CI VISUALIZZA SULO STATO DI COMMUTAZIONE *
* PER LA SUA FUNZIONALITA OCCORRE ALIMENTARLA ESTERNALMENTE E SUFFICENTE LA STESSA FONTE DI ALIMENTAZIONE DELLA RADIO CHE STIAMO UTILIZZANDO MAX 15.00 VOLT *
* SEMPRE LO STESSO CIRCUITO SULLA SECONDA USCITA POTRA’ ESSERE UTILIZZATO PER COMANDARE ALTRI DISPOSITIVI A COMMUTAZIONE TX AVVENUTA *
* VERRA’ FORNITA GIA PRONTA ALL’USO CON I CAVI GIA CABLATI PER IL LA RADIO E IL JACK RCA DA USARE SUL VOTRO AMPLIFICATORE *
for Yaesu
High quality screened (shielded) cable. Length approx 1.5m/4ft 10ins.
This cable enables your Yaesu radio to control the transmit/receive switching of your linear amplifier. Essential if your linear doesn’t have RF sensed switching. Even with amplifiers with RF switching, it eliminates the need for switching delays that often mean missing the first part of the other station’s transmission – irritating at best, but disastrous while contesting or working fast CW!
A state-of-the-art opto-isolated solid state relay is incorporated which gives complete electrical isolation between the radio and amplifier, while providing up to 500mA switching capability at 48V DC or AC with only 10mA drawn from the radio.
One end of the cable has a Phono/RCA plug which connects to the Key, Tx or PTT input connector of the linear amplifier. The other end of the cable has an 8-pin mini-DIN plug which connects to the radio according to the following list:
Also perfect for switching the MFJ-1025 and MFJ-1026 noise cancellers.
Although we are happy to offer advice, it is ultimately your responsibility to verify that the switching output of your transceiver and the switching input of your amplifier can be safely connected to each other using this cable.
The radio, cable or linear can be damaged by connecting incorrectly. Please check carefully by consulting the manual for your linear amplifier and make sure that you will not exceed the absolute maximum ratings of the relay:
