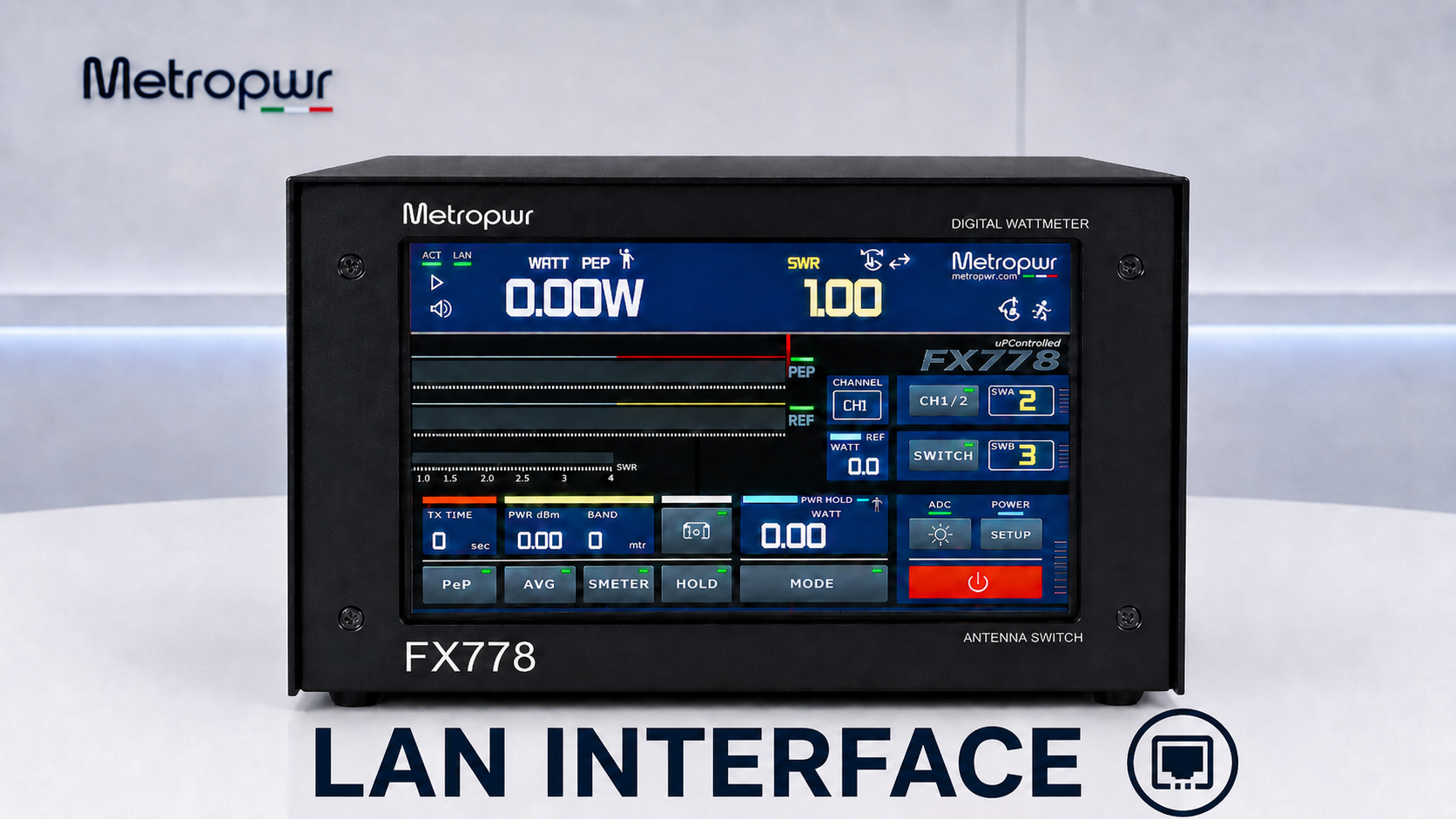

METROPWR FX778 -7″- ROS/WATTMETRO VETTORIALE 1.8-55 MHz SONDA ESTERNA DA 3 kW

METROPWR – FX778 – 7″ – ROS/WATTMETRO VETTORIALE 1.8-55 MHz CON SONDA ESTERNA DA 3 kW E POSSIBILITA’ DI SONDA ESTERNA DA 5 kW

Come al nostro solito, ESAMINIAMO PERMUTE, anche MULTIPLE, di apparati, accessori, amplificatori, etc, anche su questa tipologia di apparecchi
Possibile anche FINANZIARE la sola differenza. Chiedeteci come.

– DISPLAY TOUCH CAPACITIVO –

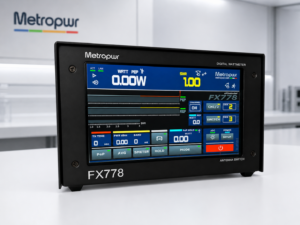

Il METROPWR FX778 è un moderno misuratore di SWR/potenza completamente digitale , progettato per stazioni radio HF e 50 MHz.
Integra in un unico strumento compatto un wattmetro ad alte prestazioni, un misuratore di SWR, un frequenzimetro e un sistema intelligente di commutazione antenna/radio.

L’FX778 è alimentato da un veloce processore a 32 bit e utilizza l’elaborazione digitale in tempo reale per misurare la potenza diretta, la potenza riflessa e il ROS con elevata velocità e stabilità.

Il nuovo firmware è stato completamente aggiornato: il ROS viene ora calcolato direttamente dalla potenza diretta/riflessa reale , con una misurazione REF dedicata.

L’FX778 è in grado di misurare:

Potenza diretta in modalità AVG e PEP
Potenza riflessA
Potenza in dBm
SWR calcolato dalla potenza reale FWD/REF
Frequenza operativa
Banda amatoriale operativa
Trasmission time
Stato del canale RF CH1 / CH2
Posizione del commutatore d’antenna SWA/SWB

L’FX778 include un bus di controllo esterno ad alta velocità che consente di collegare e gestire gli accessori direttamente dal touchscreen, tra cui:

• 2 sensori RF direzionali Z3/Z5
• Commutatore d’antenna ZX7 1×4 posizioni
• Accessori per la commutazione di radio/antenna
• Interfaccia LAN per il controllo remoto

Controllo remoto e funzionamento in rete

L’FX778 è progettato per il funzionamento sia in locale che da remoto. Può comunicare tramite USB o LAN , consentendo il monitoraggio e il controllo del wattmetro da un PC o tramite rete.

Questo rende l’FX778 adatto alle moderne stazioni radio, alle installazioni remote e ai sistemi controllati via Internet.

Tramite il menu di controllo integrato, l’FX778 può gestire due canali RF e controllare unità di commutazione esterne, consentendo un routing flessibile di radio e antenne direttamente dal touchscreen.

Nuovo sistema di misurazione in tempo reale

Il nuovo firmware dell’FX778 introduce una struttura di misurazione più pulita e precisa:

• Sezione vettoriale AD8302 rimossa
• Misurazione R/Z/X rimossa
• SWR calcolato a partire dalla potenza reale diretta e riflessa
• Misurazione REF utilizzando il rivelatore AD8310
• Calibrazione della potenza in avanti con calibrazione a 2 punti
• Calibrazione REF dal menu touch screen
• Calibrazione dell’attenuazione in avanti per banda
• Tavolo di calibrazione automatico a 11 bande
• Tracciamento della banda con blocco di frequenza durante la trasmissione
• Aggiornamento rapido del display in tempo reale

Modalità di misurazione intelligenti

Il modello FX778 include diverse modalità di visualizzazione e misurazione:

• Modalità PEP per la massima potenza dell’inviluppo
• Modalità AVG per la potenza media
• Modalità REF per il monitoraggio della potenza riflessa
• Bargraph in stile S-meter selezionabile tra PEP / REF / AVG
• Funzione HOLD per la lettura di picco
• Scalatura automatica per una facile lettura della potenza
• Display analogico in stile VU per potenza e SWR
• Lo strumento segue automaticamente la banda operativa durante la trasmissione e applica i dati di calibrazione corretti per il canale RF e l’intervallo di frequenza selezionati.
•

Caratteristiche tecniche – METROPWR FX778

• Copertura: HF / 50 MHz, intervallo operativo 1,8–60 MHz
• Bande amatoriali: da 160 m a 6 m
• Parametri misurati: Potenza media, Potenza PEP, Potenza di riferimento, dBm, SWR, Frequenza, Banda
• Calcolo del SWR: dalla potenza reale diretta e riflessa
• Calibrazione del rivelatore in avanti: calibrazione a 2 punti
• Rivelatore REF: catena di misura basata su AD8310
• Calibrazione REF: menu di calibrazione del touchscreen
• Calibrazione per banda: 11 bande per CH1 e CH2
• Canali RF: selezionabili CH1 / CH2
• Gamma di potenza: display con selezione automatica della portata fino a 5,5 kW, limitatore interno fino a 6 kW
• Sensori opzionali: sensori direzionali Z3 / Z5
• Accoppiatori opzionali: versioni da 3 kW / 5 kW
• Contatore di frequenza: integrato, con fattore di calibrazione
• Tracciamento della frequenza: banda agganciata durante la trasmissione
• Allarme SWR: selezionabile OFF / 2.0 / 3.0 / 5.0
• Display: ampio schermo tattile a colori
• Processore: elaborazione digitale a 32 bit
• Comunicazione: USB o LAN
• Controllo remoto: supportato tramite connessione LAN
• Controllo dell’interruttore dell’antenna: supporto SWA / SWB
• Controllo della luminosità: livelli di visualizzazione selezionabili
• Salvaschermo: tempo di spegnimento selezionabile
• Aggiornamento del firmware: tramite USB
• Tensione di funzionamento: 9–13,8 V CC
• DIMENSIONI: 205 x 130 x 110 mm (LxHxP)
• PESO: 800 g

Accessori compatibili

Sensori RF direzionali Z3/Z5

• Sensore di potenza direzionale HF / 50 MHz
• Versioni di potenza disponibili per sistemi da 3 kW e 5 kW
• Uscite di misura FWD e REF
• Connettori RF SO-239
• Connettori di misura SMA
• Progettato per il sistema di calibrazione FX778

Interruttore intelligente dell’antenna ZX7

• Interruttore antenna 1×4
• Controllo remoto tramite touchscreen FX778
• Controllo selezionabile SWA/SWB
• Compatibile con LAN/bus di controllo
• Non è necessario alcun controller esterno sul pannello frontale quando utilizzato con FX778.

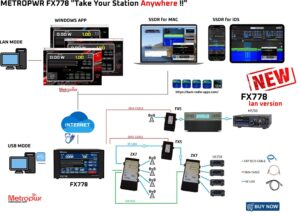

Software e funzionamento a distanza

L’FX778 può essere collegato al software Metropwr per Windows e macOS tramite USB o LAN.
La modalità LAN consente il monitoraggio e il controllo remoto del wattmetro, rendendo il sistema ideale per stazioni remote e installazioni radio controllate in rete.

FAQ

Can you install a network card on FX774/8?
Yes, it can be mounted internally.

Does the FX774/8 arrive calibrated?
Yes, the FX774/8 arrives factory calibrated.

What is the difference between FX774 and FX778?
The FX778 has a 7″ display while FX774 has a 5″ display, both have the same firmware and features.

Which parameters can the FX774/8 measure?
The FX774/8 measures AVG Power, PEP Power, REF Power, dBm, SWR, operating band and TX time.

Can I use the FX774/8* remotely?
Yes. The FX778/4 supports USB and LAN communication. With LAN connection it can be monitored and controlled remotely.

Does the FX774/8 support antenna switching?
Yes. The FX774/8 can control external Metropwr switch units and display SWA / SWB positions directly on the touch screen.

Does the FX774/8 support CH1 and CH2?
Yes. The FX774/8 supports CH1 / CH2 selection and stores calibration data for both channels.

Does the FX774/8 have SWR alarm?
Yes. The SWR alarm can be set to OFF, SWR 2.0, SWR 3.0 or SWR 5.0.

Can the FX774/8 display PEP and AVG?
Yes. The FX778 supports both PEP and AVG modes, including a selectable secondary S-meter style display for PEP, REF or AVG.

Which sensors can be used?
The FX774/8 is designed to work with Metropwr Z-series directional RF sensors, including 3 kW and 5 kW versions or old sensor FX3,FX5.

Is the FX774/8* suitable for remote stations?
Yes. Thanks to LAN communication, touch screen control, external switch control and automatic band tracking, the FX774/8 is suitable for modern local and remote radio stations.

What is the difference between old FX775 and FX778?
The FX778 uses a new firmware and measurement structure. The AD8302 vector section and R / Z / X measurements have been removed. The FX778 calculates SWR from real forward and reflected power and uses an AD8310-based REF measurement chain.

*NOTE: if the optional network card ZLan is installed
