GAIM-MASTER 5/8 1000w
Descrizione:

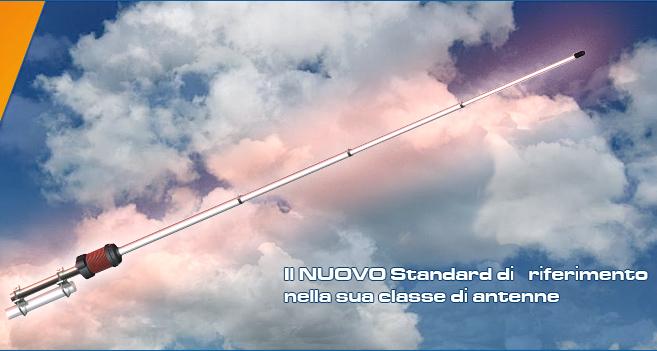

Gain-Master™ è un antenna 0.625? in fibra di vetro ad alta tecnologia per stazione base che copre le bande CB e 10m amatoriale
Completamente progettata al computer mediante simulazioni elettromagnetiche per ottenere il massimo guadagno ed ottimizzare diagramma di irradiazione e banda.
Progettata con le più avanzate tecnologie disponibili è completamente costruita in Italia utilizzando materiali di alta qualità.
Il nuovo disegno dell’elemento radiante (Brevetto Pendente) funziona come un dipolo alimentato nel suo centro, tutte le correnti RF sul radiatore risultano in fase quindi il piano di massa non è necessario.
La bobina coassiale alla base funziona da RF-choke per un ottimo disaccoppiamento dal palo di sostegno e dalla linea di alimentazione.
Costruita con tubi telescopici in fibra di vetro, è in corto circuito DC per la miglior protezione dalle scariche statiche.
Gain-Master™ è il nuovo standard di riferimento nella sua classe di antenne.
Quali tecnologie sono state impiegate
La progettazione e lo sviluppo di Gain-Master™ ha richiesto quasi un anno e mezzo per test elettrici, simulazioni al computer e scelta dei materiali da impiegare.
SIRIO ha effettuato prove comparative con le migliori antenne concorrenti sul mercato, con l’ausilio delle più sofisticate strumentazioni quali:
– Simulazioni elettromagnetiche computerizzate realizzate con *CST Studio Suite 2008.
– Analisi del segnale in campo lontano con Spectrum Analyzer portatile FSL-6 di *Rohde&Schwarz®
– Analisi dei parametri S11 e S21, nel dominio della frequenza e del tempo con Vector
Network Analyzer 8753ES e E5071B di *Agilent Technologies®.
– Prove di potenza RF con sensore direzionale NRT-Z14 (25MHz-1GHz) di *Rohde&Schwarz®.
– Misure di temperatura senza contatto in tempo reale con termocamera ad infrarosso * 880-3 di TESTO.
– Raccolta dati da strumentazione e post analisi con programma sviluppato da SIRIO
in LabView®2009* di National Instruments®.
– Materiali e componenti testati a temperature estreme con camera climatica *Votsch® VC4018 di Vötsch Industrietechnik.
Analisi di un antenna convenzionale 5/8? alimentata alla base.
Dall’esame è emerso che la configurazione del radiatore lungo 5/8? nonostante sia considerato tra le migliori soluzioni per la banda CB e amatoriale presenta alcuni fattori negativi, uno dei più importanti è la distribuzione
delle correnti RF lungo lo stilo radiante.
