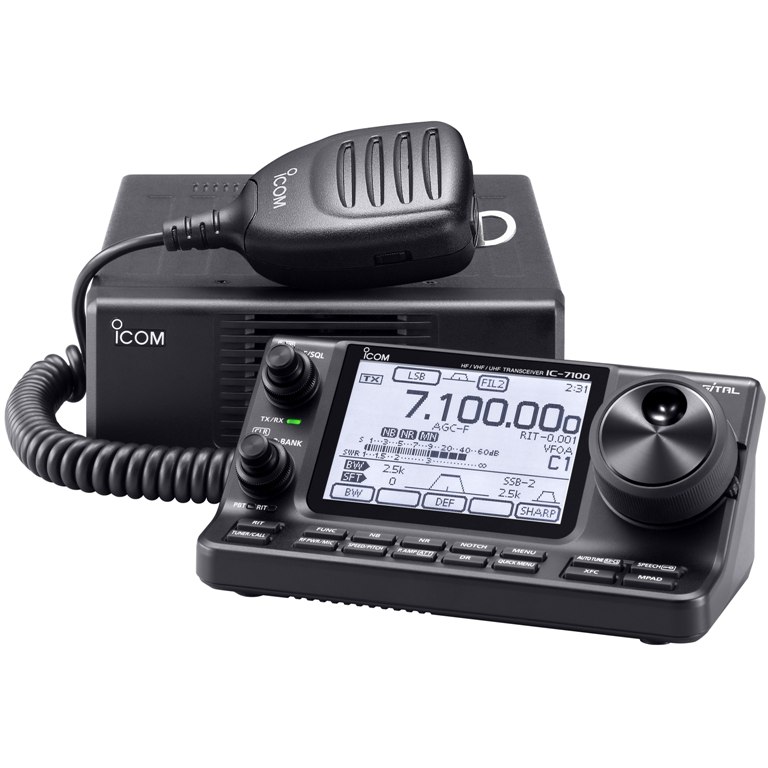

ICOM IC-7100 RTX QUADBAND ALL MODE D-STAR GARANZIA ADVANTEC

Ricetrasmettitore HF/VHF/UHF all mode con schermo sensibile al tatto

ICOM IC-7100 #03
RICETRASMETTITORE HF/VHF/UHF ALL MODE

GARANZIA IMPORTATORE UFFICIALE ITALIA ADVANTEC

Interfaccia intuitiva con schermo sensibile al tatto
Con lo schermo sensibile si ha un innovativo, rapido e facilitato controllo delle funzionalità e gestione delle memorie.
Controller inclinato
L’unità di comando è inclinata, per essere rivolta direttamente verso l’operatore, per
migliorare la lettura dello schermo.
L’efficiente altoparlante ovale incorporato ha una chiara resa acustica. All’unità di controllo si può collegare un altoparlante esterno o un manipolatore elettronico.
Operatività modo DV, D-STAR
Con l’IC-7100 si possono stabilire comunicazioni digitali voce e dati a bassa velocità in modo
DV D-STAR*. Il collegamento dei ripetitori D-STAR tramite le rete Internet vi permette di realizzare collegamento a grande distanza con una modulazione digitale che rende un audio chiaro ed comprensibile.
*Digital Smart Technology for Amateur Radio
Funzionalità DSP in IF
La più recente tecnologia DSP a 32 bit a virgola mobile supporta molti processi digitali del segnale come filtro in IF, doppio PBT, filtro “notch” manuale. Ovviamente questo evoluto processo digitale interviene su tutte le bande amatoriali, dalle HF a 70 cm.
Montaggio base a ventosa
opzionale, MBF-1 Con la base MBF-1, che si fissa sul vostro veicolo tramite ventosa, avete un accessorio che facilita l’installazione. È necessario disporre anche della staffa per installazione mobile MBA-1.
Altre funzionalità
Lettore per scheda SD, per memorizzare voce e clonare dati.
Doppio circuito integrato DSP, per una prestazione versatile del processo digitale.
Demodulatore e decodificatore RTTY incorporato.
Schermata grafica SWR (ROS).
Compressore audio RF controllato da DSP.
505 canali memoria.
Registratore audio con funzioni riproduzione.
Copertura 70 – 70,5 MHz, con 50 W di potenza RF resa (varia in funzione della versione).
Alta stabilità di frequenza: ± 0,5 ppm.
Disponibile programma di controllo remoto su IP RS-BA1 opzionale.
Accessori in dotazione previsti
Microfono da palmo; Cavo alimentazione in CC; Connettore per tasto elettronico; Fusibili di ricambio; Cavo ACC; Cavo di collegamento per il controller.

APPARATO CONFORME ALLA DIRETTIVA R&TTE 99/05/CE
ACCETTAZIONE MINISTERIALE: 0039081 DEL 17/06/2013

ACCESSORI DEDICATI
MICROFONI E ALTOPARLANTI
HM-36
Microfono da palmo (richiede OPC-589)
HM-103
Microfono da palmo
HM-151
Microfono da palmo
HM-198
Microfono da palmo
SM-30
Microfono da base (richiede OPC-589)
SM-50
Microfono da base (richiede OPC-589)
SP-35
Altoparlante esterno
ALIMENTATORI
PS-126
Alimentatore 25A
ANTENNE
AH-2B
Antenna veicolare
AH-740
Antenna a sintonia automatica (richiede OPC-2321)
ACCORDATORI E AMPLIFICATORI
AT-180
Accordatore d’antenna
AH-4
Accordatore d’antenna
IC-PW1
Amplificatore lineare HF (richiede OPC-599)
CAVI
OPC-589
Cavo adattatore per microfono 8 pin
OPC-599
Cavo adattatore per prese ACC da 13 a 7 e 8 pin
OPC-1529R
Cavo di connessione PC/GPS tipo RS-232
OPC-2218LU
Cavo di programmazione con presa USB
OPC-2253
Cavo separazione 3,5 metri
OPC-2254
Cavo separazione 5 metri
OPC-2321
Cavo adattatore di controllo per AH-740
STAFFE
MB-62
Staffa veicolare
MBF-1
Staffa di montaggio veicolare (richiede MBA-1)
MBA-1
Staffa di montaggio per il controller
SOFTWARE E CONTROLLO REMOTO
CS-7100
Software di programmazione
RS-BA1
Software per controllo remoto
RC-28
Encoder remoto
CT-17
Convertitore CI-V per PC

Rictrasmettitore HF/VHF/UHF all mode con schermo sensibile al tatto
CARATTERISTICHE TECNICHE
GENERALI
Ricevitore:
0,030 – 199.999 *1 / 400.000 – 470.000 *1
Trasmettitore:
1,830 – 1,850 / 3,500 – 3,800 / 7,000 – 7,200 /
10.100 – 10,150 / 14.000 – 14,350 / 18,068 – 18,168 / 21,000 – 21,450 / 24,890 – 24,990 / 28,000 – 29,700 / 50,000 – 51,000
70,00 – 70,500 *2 / 144,000 – 146,000 / 430,000 – 440,000
*1 Non garantito su alcune bande di frequenza.
*2 Solo 70,100 / 70,200 / 70,300 ±25W EIRP.
Modo:
USB, LSB, CW, RTTY, AM, FM, WFM (solo Rx)
Canali memoria:
505 (495 normali, 4 di chiamata, 6 limite scansione)
700 (canali ripetitore D-STAR)
Connettore antenna:
SO-239 x 2 (uno per bande HF / 50MHz l’altro per VHF, 50 Ohm)
Temperatura oper.:
da -10 °C a +60 °C
Stabilità frequenza:
entro ±0.5 ppm (da +0 °C a +50 °C)
Alimentazione:
13,8 Vcc ±15%
Assorbimento
(@13.8 Vcc):
Max. Potenza Tx: 22A
Rx audio max. / Standby: 1.5A/1.2A
Dimensioni
(L×A×P, sporgenze
non incluse):
unità RF 167 × 58 × 225 mm
controller 165 × 64 × 78.5 mm
Peso (circa):
unità RF 2,3 kg / controller 0,5 kg
TRASMETTITORE
Potenza uscita
(@ 13,8 Vcc):
SSB/CW/RTTY/FM/DV
(HF/50MHz) 2-100W
AM
(HF/50MHz) 1-40W
SSB/CW/RTTY/FM/DV
(70* /144MHz) 2-50W
SSB/CW/RTTY/FM/DV
(430/440MHz) 1-35W
*in Italia la potenza massima autorizzata è di 20W EIRP.
Emissioni spurie:
< –50 dB (bande HF)
< –63dB (50 MHz)
< –60dB (70/144 / 430 MHz)
Soppressione portante:
> 50 dB
Soppressione banda
laterale indesiderata:
> 50 dB
RICEVITORE
Frequenze intermedie:
SSB/CW/AM/FM/WFM
124,487 MHz, 455 kHz, 36 kHz
134,732 MHz, 10,700 MHz
Sensibilità:
MHz
0,5-11,8
1,8-29,9
50-54
70/144/430
SSB/CW/RTTY
–
0,16µV
0,13µV
0,11µV
AM
13µV
2µV
1µV
1µV
FM
0,5µV (28-29,7MHz)
0,25µV
0,18µV
DV
1µV (28-29,7MHz)
0,63µV
0,35µV
WFM
–
–
10µV (76-108MHz)
Selettività:

Oltre
Minore di
SSB
(largh. banda 2,.4 kHz, stretta)
2,4kHz/-6dB
3,6kHz/-60dB
CW
(largh. banda 500 Hz, stretta)
500Hz/-6dB
900Hz/-60dB
RTTY
(largh. banda 350 Hz)
360Hz/-6dB
650Hz/-60dB
AM
(largh. banda 6 kHz)
6,0kHz/-6dB
15kHz/-60dB
FM
(largh. banda 15 kHz)
12kHz/-6dB
20kHz/-60dB
DV
(spaziatura 12,5 kHz)
-50dB
Rapporto reiezione spurie
ed immagini:
> 70 dB (bande HF)
> 65dB (50/144/430 MHz)
(salvo punto IF 144 MHz)
Potenza audio resa @ 13,8Vcc:
> 2,0 W (distorsione 10%, carico 8 Ohm)
Ricetrasmettitore HF/VHF/UHF all mode con schermo sensibile al tatto
Mod. Icom
IC-7100 #03
Cod. 5-723-677
€ 1.220,80 (+ IVA)
