Informazioni su questo articolo
[Miglioramenti del prodotto] il NanoVNA-F V2 è stato aggiornato sulla base di NanoVNA-F all’ultimo firmware 0.4.0 e la pagina di trading è compatibile con Nanovna-F. Può misurare il parametro S, il rapporto d’onda stazionaria di tensione SWR, la mappa di fase, il ritardo di gruppo, il grafico Smith, il RITORNO, POLAR, LINEAL, ecc
[Gamma di frequenza migliorata] la gamma di misurazione di NanoVNA-F V2 è di 50 KHz-3 GHz, che è maggiore della versione precedente (la precedente è 10 KHz-1,5 GHz). Il metodo TX/RX può misurare i parametri S11 e S21 completi, intervalli dinamici S21: 70 dB (1,5 GHz), 60 dB (3 GHz); gamme dinamiche S11: 50 dB (1,5 GHz), 40 dB (3 GHz)
[Nuovo design] l’analizzatore Anterna utilizza alloggiamenti in lega di alluminio, che sono resistenti e durevoli e possono proteggere efficacemente le interferenze elettromagnetiche per garantire l’accuratezza della misurazione. L’interfaccia a radiofrequenza è SMA, che è conveniente per collegare vari tipi di misurazione
[Schermo da 4,3 pollici e batteria da 5000 mAh] l’analizzatore di rete vettoriale adotta un display LCD IPS TFT da 4,3 pollici e un touchscreen resistivo con una risoluzione di 800*480 e un ampio angolo di visione. Si aggiorna a batterie al litio di grande capacità da 5000 mAh e ha un tempo di standby più lungo, fino a 7 ore. Utilizzare IC di carica a corrente grande 2A, il tempo di ricarica è più breve. Come plug-in, l’uscita integrata da 5 V è per caricare telefoni Android
[Controllato da PC e telefono Android] con il software per PC NanoVNA Saver, è possibile connettersi al NanoVNA ed estrarre i dati per visualizzarli su un computer e salvarli nei file Touchstone. Possiamo esportare file Touchstone (snp) per vari software di simulazione e progettazione radio tramite il software PC. Supporta solo telefoni cellulari Android
[Altre potenti funzioni]: non solo puoi aggiornare il programma dal disco USB virtuale, ma puoi anche passare a un interruttore di alimentazione con una sensazione operativa più forte e migliore.

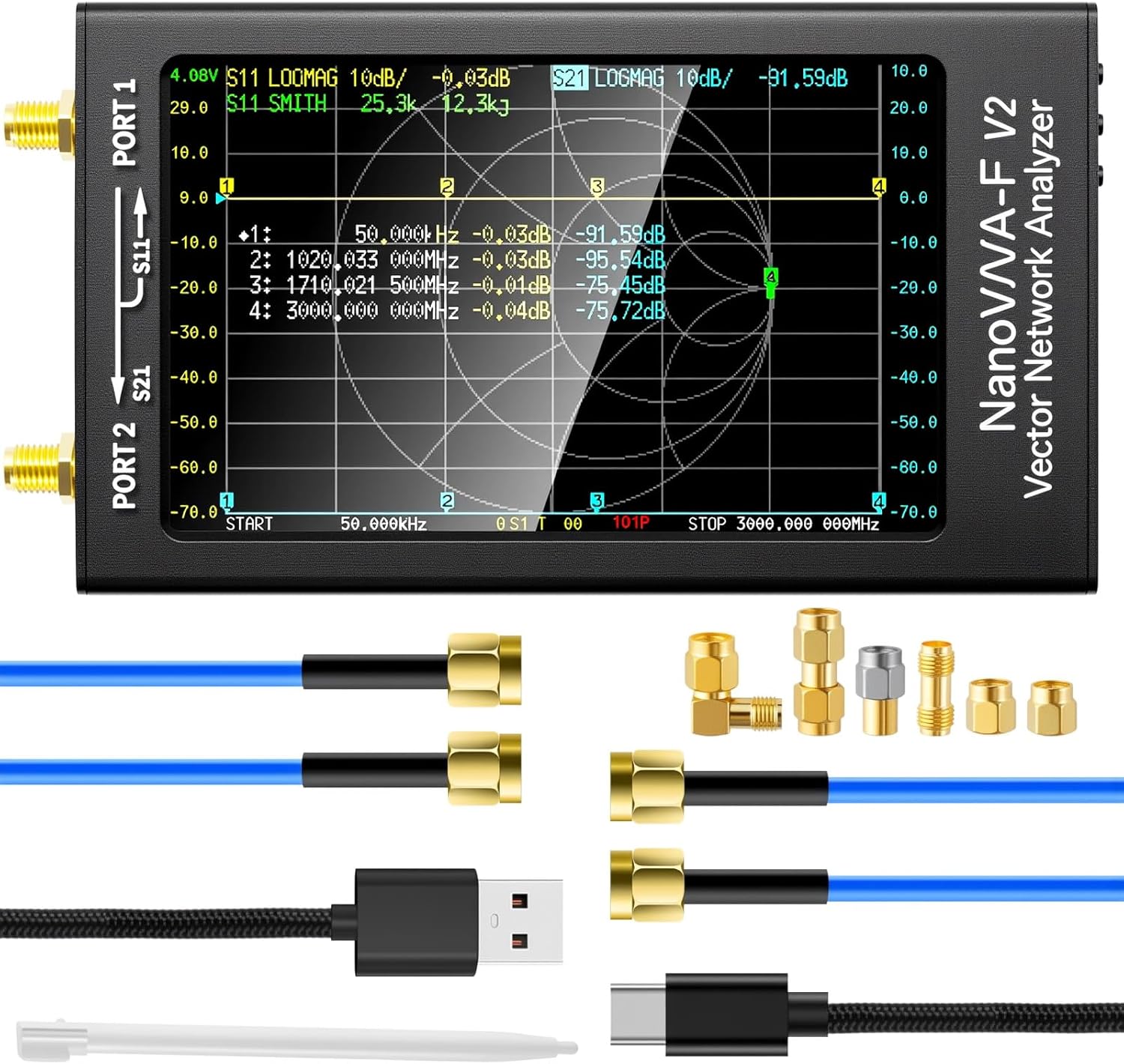

L’analizzatore di rete vettoriale portatile NanoVNA-F V2 basato sul NanoVNA-F, dotato di display LCD IPS da 4,3 pollici e custodia in lega di alluminio. È dotato di serie di una batteria al litio di grande capacità da 5000 mAh. Supporta il funzionamento dello schermo tattile e dei pulsanti laterali, supporta l’interfaccia cinese e inglese.
Specifiche dell’analizzatore di rete vettoriale AURSINC NanoVNA-F V2
Materiale Lega di alluminio (custodia)
Schermo TFT da 4,3 pollici (risoluzione 800*480)
Consumo di energia Batteria da 5000 mAh (fino a 7 ore), USB 5 V 200 mAH
Interfaccia USB USB di tipo C
Modalità di comunicazione CDC (seriale)
Frequenza di misurazione 50KHz – 3GHz
Potenza di uscita RF -9 dBm (errore entro 1 GHz: ± 1 dB)
Precisione della frequenza < 0,5 ppm (SWR porta: < 1,1)
S21 Gamme dinamiche 70 dibah (1.khaghz), 60 dibah (idz)
Gamme dinamiche S11 50 dB (1,5 GHz), 40 dB (3 GHz)
Perdita di ritorno a 2 porte 20 dB tipici (1,5 GHz), 13 dB minimi (3 GHz)
Numero di punti calibrazione 201 punti
Numero di punti di scansione 201 punti
Numero di tracce 4 tracce
Tempo di scansione Circa 1,9 s/ora (banda di frequenza completa 50 KHz-3 GHz)
Capacità di uscita 5 V/1 A, supporta telefoni Android e Apple
Touchscreen LCD TFT IPS da 4,3 pollici
Con la risoluzione 800*480, migliora la tua esperienza visiva
Con ampio angolo di visione e luminosità dello schermo regolabile
Garantisce un utilizzo a lungo termine senza affaticare gli occhi
Il design dell’interfaccia utente ottimizzato è utile per gli utenti per eseguire operazioni di misurazione
FV2
Con batteria da 5000 mAh (fino a 7 ore)
Con la batteria al litio da 5000 mAh, la durata della batteria fino a 7 ore, puoi goderti un utilizzo ininterrotto
L’IC di ricarica ad alta corrente da 2 A adottato garantisce tempi di ricarica più brevi
Progettato con interfaccia di uscita di alimentazione USB, che può supportare l’uscita di alimentazione 5 V/1 A
Interfaccia USB: interfaccia di tipo C
FV2
Funzione di calibrazione incorporata
Toccare Calibra per eseguire la calibrazione, supportare l’interpolazione dei risultati della calibrazione, è possibile misurare senza ricalibrazione dopo aver regolato la banda di frequenza di misurazione
Salvataggio impostazioni: 5 gruppi (dopo il salvataggio, i parametri salvati verranno richiamati automaticamente all’avvio, non è necessario ricalibrare)
