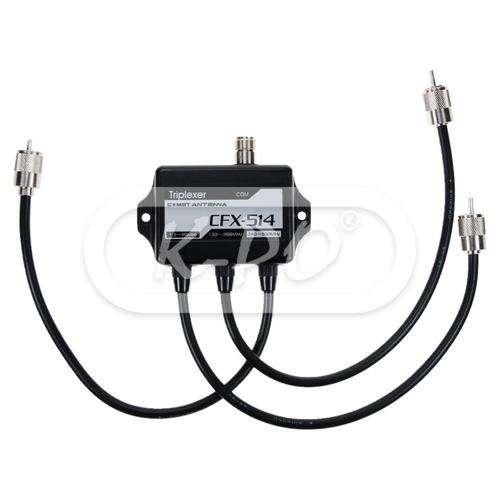

COMET CFX-514 TRIPLEXER 1.3-90 MHz / 130-200 MHz / 380-500 MHz

COMET CFX-514 TRIPLEXER

 1.3-90 MHz / 130-200 MHz / 380-500 MHz CONNESSIONE PL259

Il modello CFX-514 è un triplexer per la trasmissione/ricezione simultanea di tutte e tre le bande: HF-90 MHz, 2 m e 70 cm. Utilizzando uno o due CF-514, è possibile collegare ricetrasmettitori e antenne tramite un unico cavo coassiale. I filtri di alta qualità integrati nel CFX-514 prevengono le interferenze da transconduttanza (l’isolamento di ciascun connettore è superiore a 55 dB). Quando si utilizza un CFX-514 per una singola frequenza, gli altri connettori possono essere lasciati liberi, ma l’aggiunta di un carico fittizio risulterà comunque molto più efficace.

Power peak: 1.3-90 MHz: 800W (PEP) / 130-200 MHz: 800W (PEP) / 380-500 MHz: 500W (PEP)
VSWR: 1.2 or less
Impedance: 50 Ohm
Insertion loss: 1.3-90 MHz: 0.15 dB or less / 130-200 MHz: 0.2 dB or less / 380-500 MHz: 0.25 dB or less
Isolation: more than 55 dB
Mechanical data
Connector(s) type in: UHF (PL) female
Connector(s) type out: 1.3-90 MHz: UHF (PL) male / 130-200 MHz: UHF (PL) male / 380-500 MHz: UHF (PL) male /
Length: 66 mm
Height: 26 mm
Width: 90 mm
